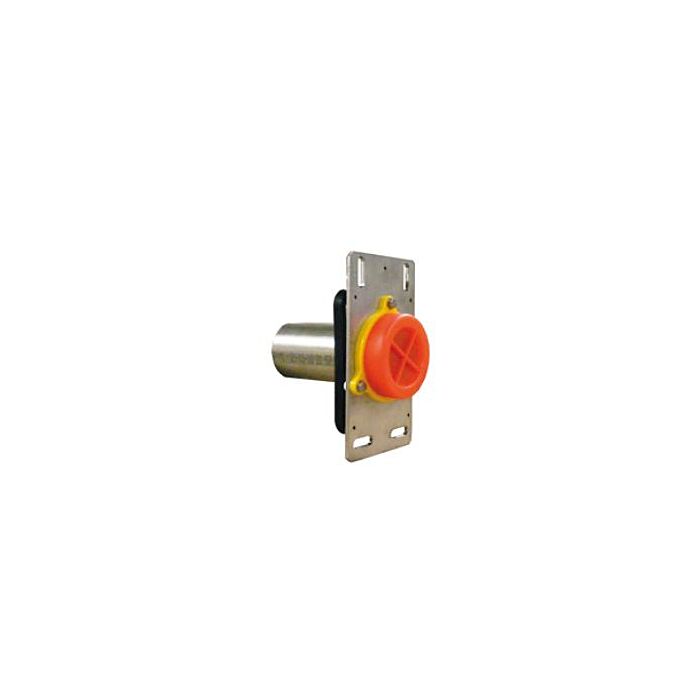

Gevelpassage

Gevelpassage t.b.v. fixeren gasmantel- buis onder de fundering. M.b.v een gevelpassage kan een invoerbocht 63 mm over voldoende afstand dragend en vast worden aangebracht in of onder de fundering. Indien de invoerbocht onder de fundering wordt doorgevoerd dient de gevelpassage middels de roestvast stalen muurplaat aan de fundering te worden bevestigd

• Constructie van roestvast staal
• Voorzien van Gastec-keur

Wanneer HSF gevelpassage t.b.v. gas mantelbuis gebruiken:

De combinatie van aansluitleiding en funderingsdoorvoer moet een veilige gasvoorziening waarborgen. Dit is het geval wanneer een gele invoerbocht voor gas, 63 mm over voldoende afstand dragend is en in de fundering is gefixeerd.

Nieuwbouw situaties waarin de bouwkundige voorziening niet voldoende is, zijn als volgt te herkennen:

1. Er is een invoerbocht aanwezig in de fundering, maar deze is niet gefixeerd aan de fundering
2. Er is een invoerbocht onder de fundering doorgevoerd, maar het uiteinde is niet gefixeerd aan deze fundering
3. Er is geen invoerbocht aanwezig

Indien deze bouwkundige voorziening ontbreekt, of van onvoldoende kwaliteit is, dient deze gevelpassage geïnstalleerd te worden. De RVS gevelpassage brengt de bouwkundige voorziening op het vereiste niveau van de nutsbedrijven.

Gevelpassage installatiehandleiding

Voor het verantwoord aansluiten van nieuwbouw woningen in zakkend gebied, wordt een ontspanningselement gebruikt, die uitsluitend door de netbeheerder wordt aangebracht. De constructie vangt de optredende belastingen op en voorkomt dat deze doorgegeven worden aan het in de woning gelegen deel van de aansluitleiding.

De constructie van de geheel in roestvast staal uitgevoerde gevelpassage voldoet aan de eisen van het bouwbesluit, beschreven in de NEN 2768, KIWA/GASTEC keuringseis KE 201 en de resultaten van het door Deltares (GeoDelft) uitgevoerde praktijk onderzoek. De keuze voor roestvast staal wordt mede bepaald door de agressieve condities in de bodem, waarbij bijvoorbeeld een elektrolytische aantasting van metaal optreedt.

Dowload gevelpassage bij nieuwbouw
